JB216-77冶金設備重型油缸說明書
JB216-77冶金設備重型油缸
JB216-77冶金設備重型油缸|液壓油缸|液壓缸
JB216-77系列油缸
1、技術參數：
JB216-77系列油缸適用于額定壓力p<16MPa，周圍介質溫度為-20-+80。C的冶金設備重型機械，亦可用于其它行業之中。

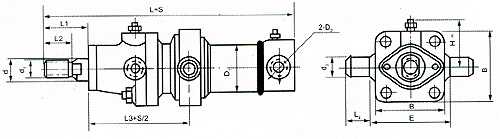

結構圖：
2、基本參數見表 ：
|
缸徑Dmm
|
活塞行程
s mm |
活塞桿直徑
dmm |
活塞面積
Ａcm2 |
活塞桿面積
Ａ1cm2 |
活塞桿面積
Ａ1cm2 |
額定壓力 MPa
|
||||||
|
最小
|
最大
|
6.3
|
10 | 16 | ||||||||
|
推力
|
拉力
|
推力 |
拉力
|
推力 |
拉力
|
|||||||
| 50 | 50 | 500 | 28 | 19.64 | 6.16 | 13.48 | 1240 | 850 | 1960 | 1350 | 3140 | 2160 |
| 63 | 60 | 630 | 35 | 31.17 | 9.62 | 21.55 | 1960 | 1357 | 3117 | 2155 | 4990 | 3450 |
| 80 | 80 | 800 | 45 | 50.27 | 15.8 | 34.37 | 3160 | 2170 | 5030 | 3440 | 8000 | 5500 |
| 100 | 100 | 1000 | 55 | 18.54 | 23.79 | 54.78 | 4950 | 3450 | 7850 | 5480 | 12570 | 8760 |
| 125 | 125 | 1250 | 70 | 1227.5 | 38.48 | 84.22 | 7725 | 5320 | 12270 | 8420 | 19630 | 13500 |
| 160 | 160 | 1600 | 90 | 201.06 | 63.62 | 137.44 | 12670 | 8660 | 12670 | 13740 | 32170 | 22000 |
| 200 | 200 | 2000 | 110 | 314.2 | 95.03 | 219.17 | 19790 | 13800 | 19790 | 21920 | 50270 | 35000 |
| 250 | 250 | 25000 | 140 | 490.87 | 153.94 | 336.93 | 30925 | 30925 | 30925 | 33693 | 78540 | 53910 |
卓力工礦是國內知名JB216-77冶金設備重型油缸生產廠家，有豐富的經驗為客戶提供高品質的JB216-77冶金設備重型油缸及完善的售后服務，如果您想了解最新JB216-77冶金設備重型油缸價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：JB216-77冶金設備重型油缸發貨時間？ JB216-77冶金設備重型油缸售后保障？ JB216-77冶金設備重型油缸訂貨需要提供什么信息？
產品標簽：JB216-77冶金設備重型油缸|
液壓油缸|液壓缸
|
